Auto CAD - 关于参照的使用技巧

在绘图的过程中经常会用到 参照，如果没有正确使用参照文件，图纸发给别人就会出现参照文件丢失，比如图框显示不出来，那么该如何保证发出的图纸不丢失参照文件呢？

批量修改参照文件路径

当参照文件被移动了位置过后，重新打开图纸，就会发现参照图形没了，变成了一串文字路径；

那么该如何解决这个问题呢？

如果打开每个文件手动修改参照路径，文件数量不多的时候还行；

但遇到大型项目，文件很多的时候这种方式就不可取了；

接下来就介绍一种非常方便快捷可批量操作的方法；

第一步 关闭所有的CAD文件；

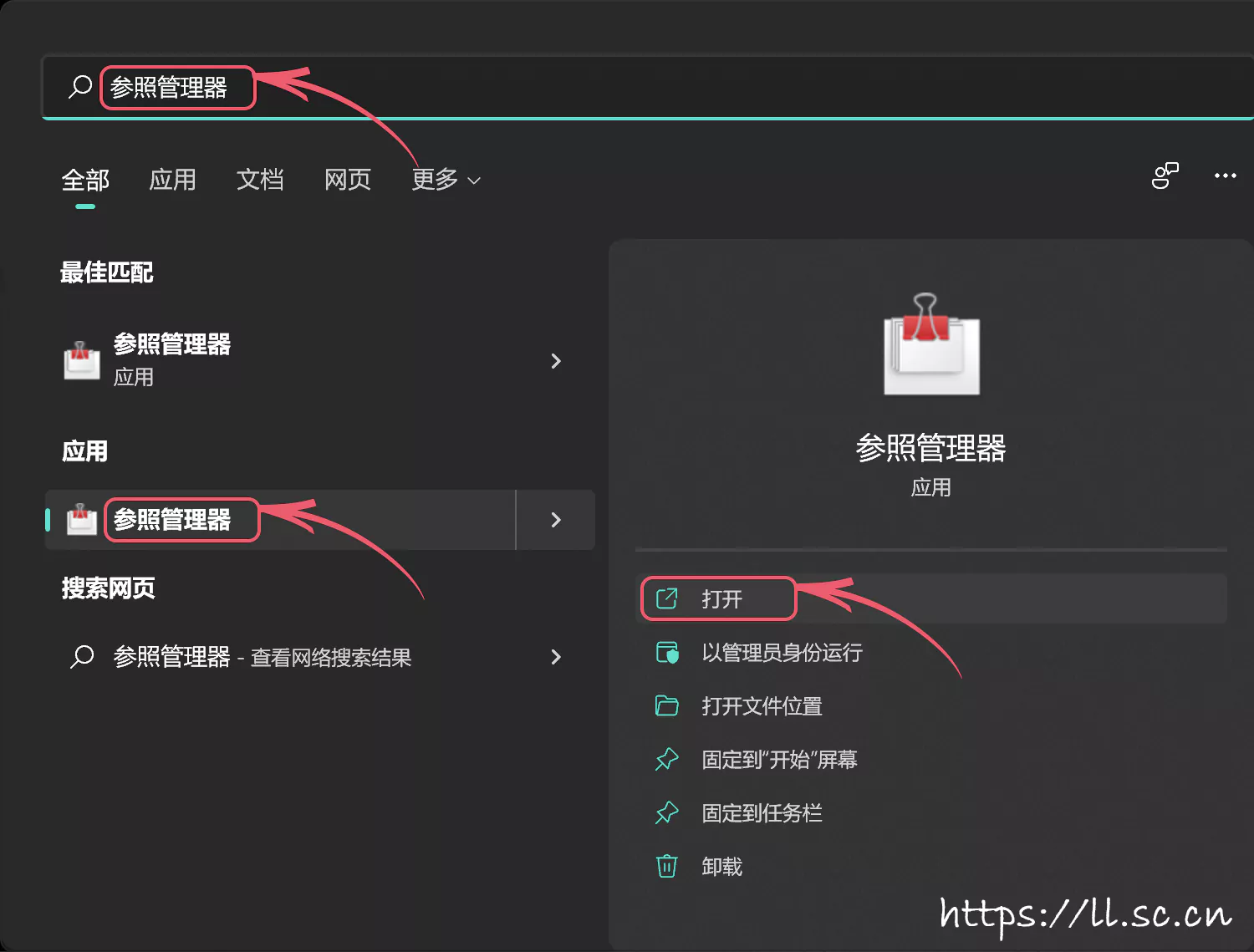

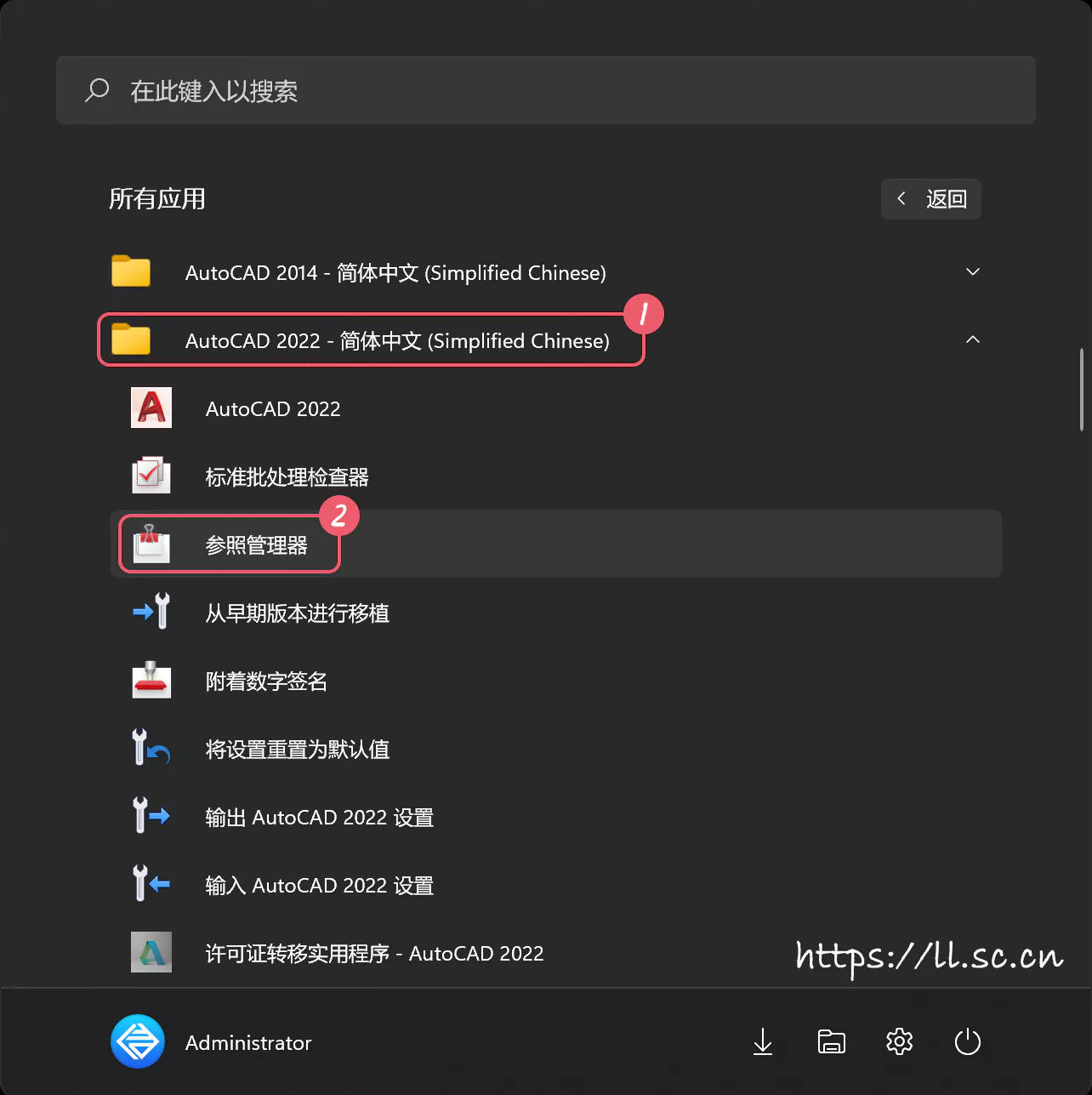

第二步 按下Win键，输入「参照管理器」，点击打开；

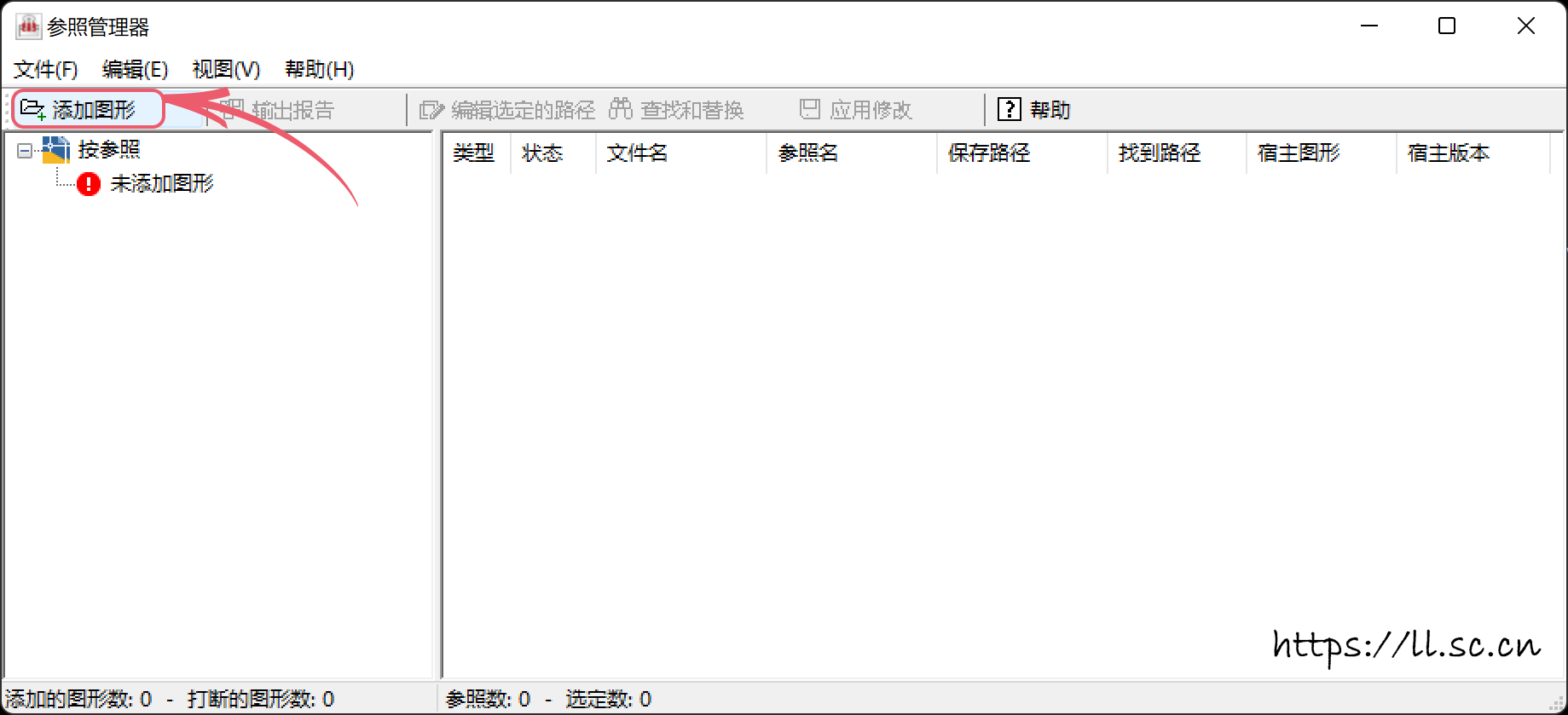

第三步 点击左上角的「添加文件」；

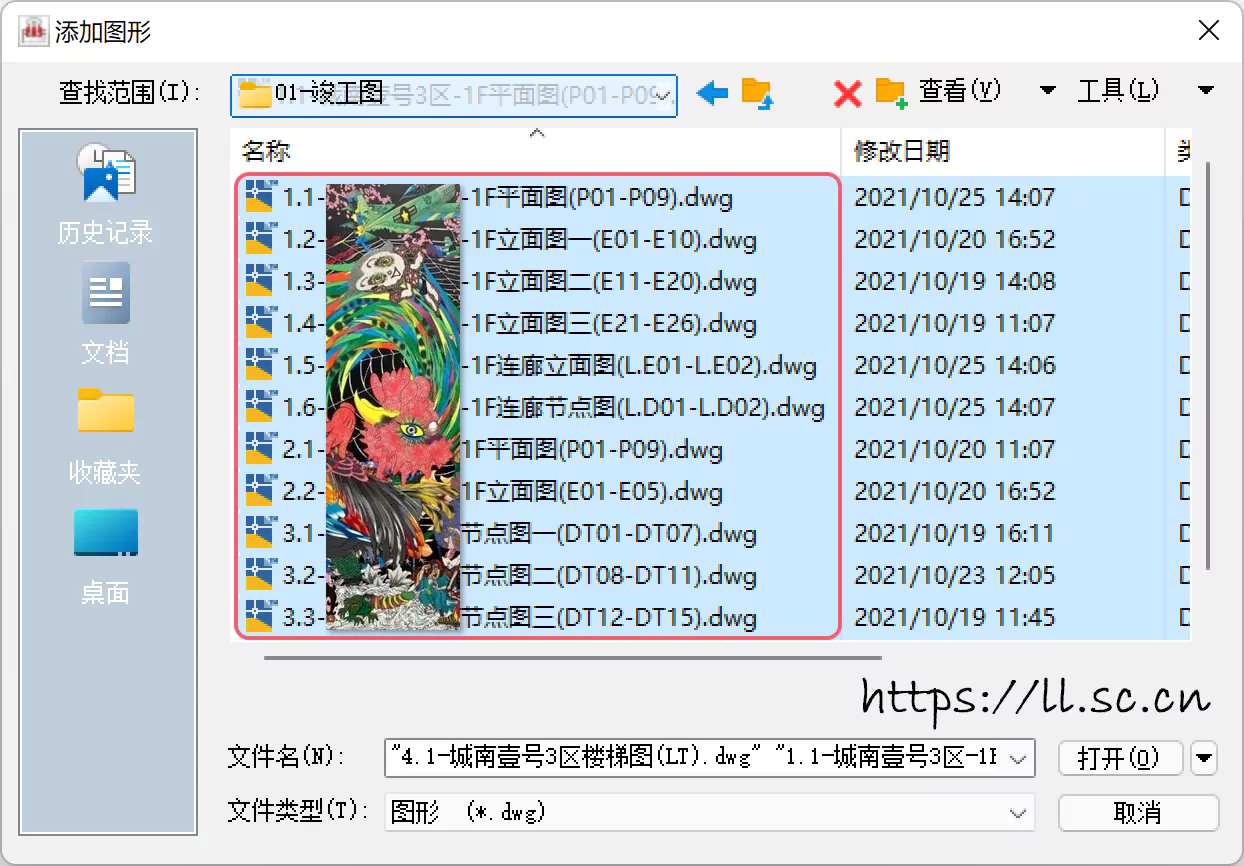

第四步 将所有需要修改的文件添加到参照管理器；

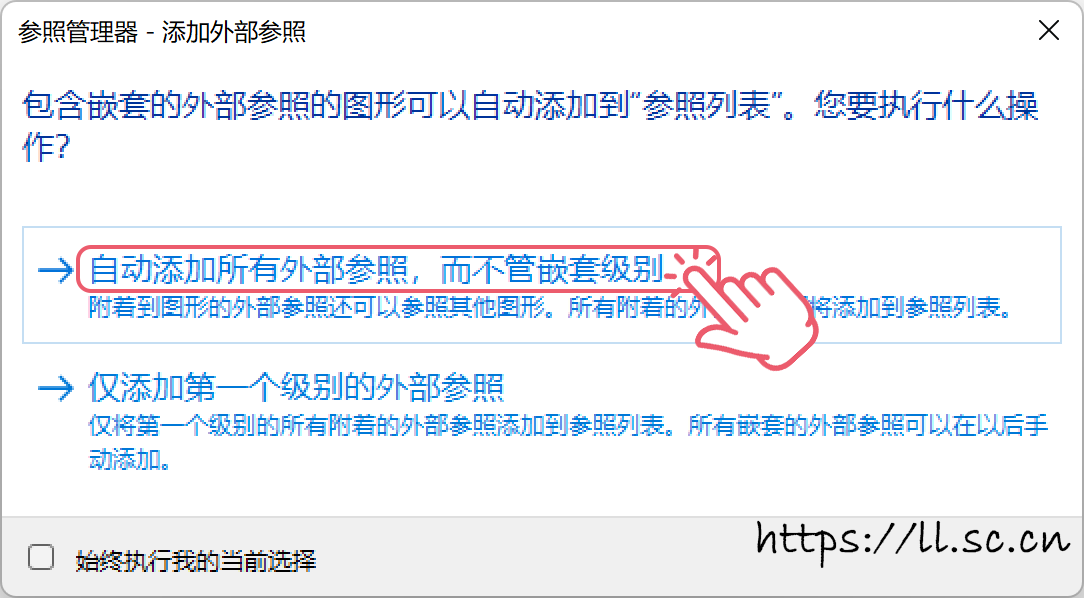

选择「自动添加所有外部参照，而不管嵌套级别」；

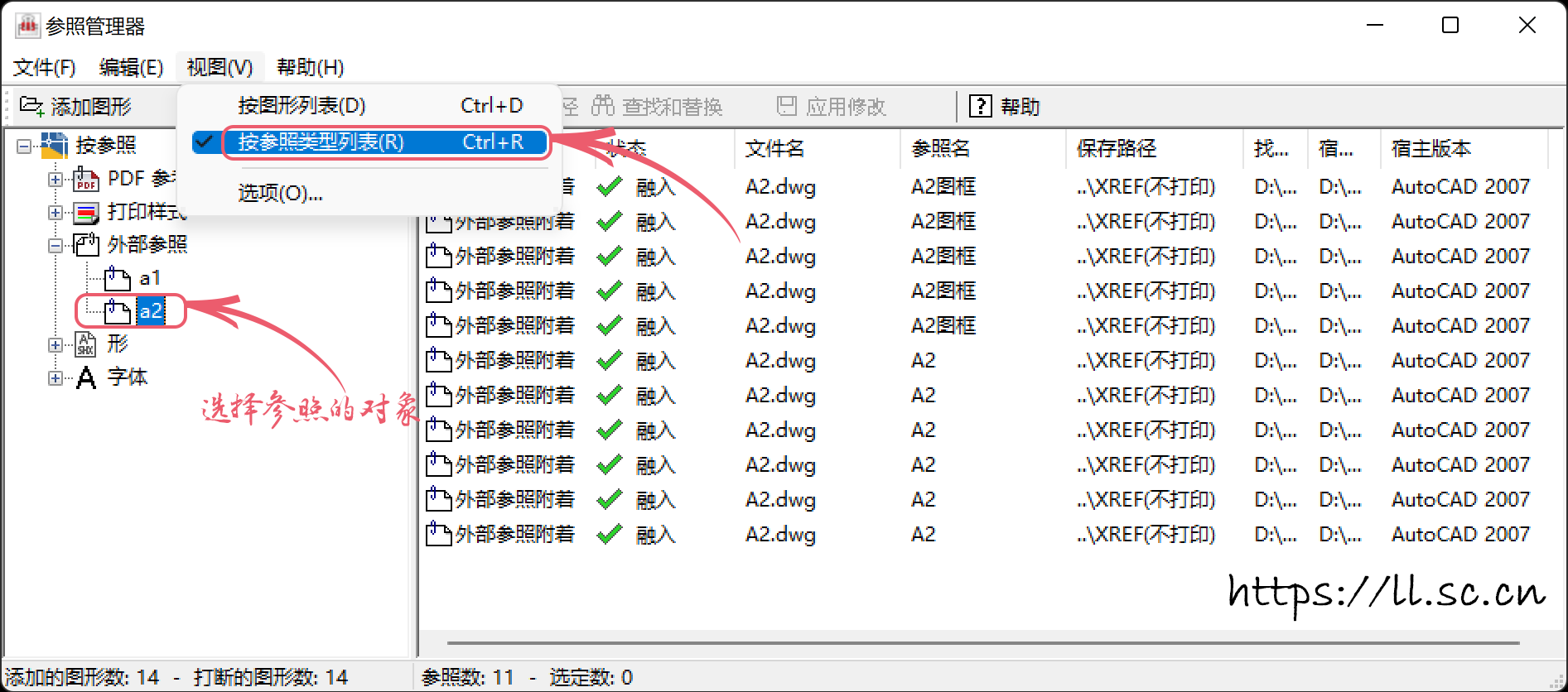

第五步 选择视图 –> 按参照类型列表，在左侧找到外部参照 –> 参照对象；

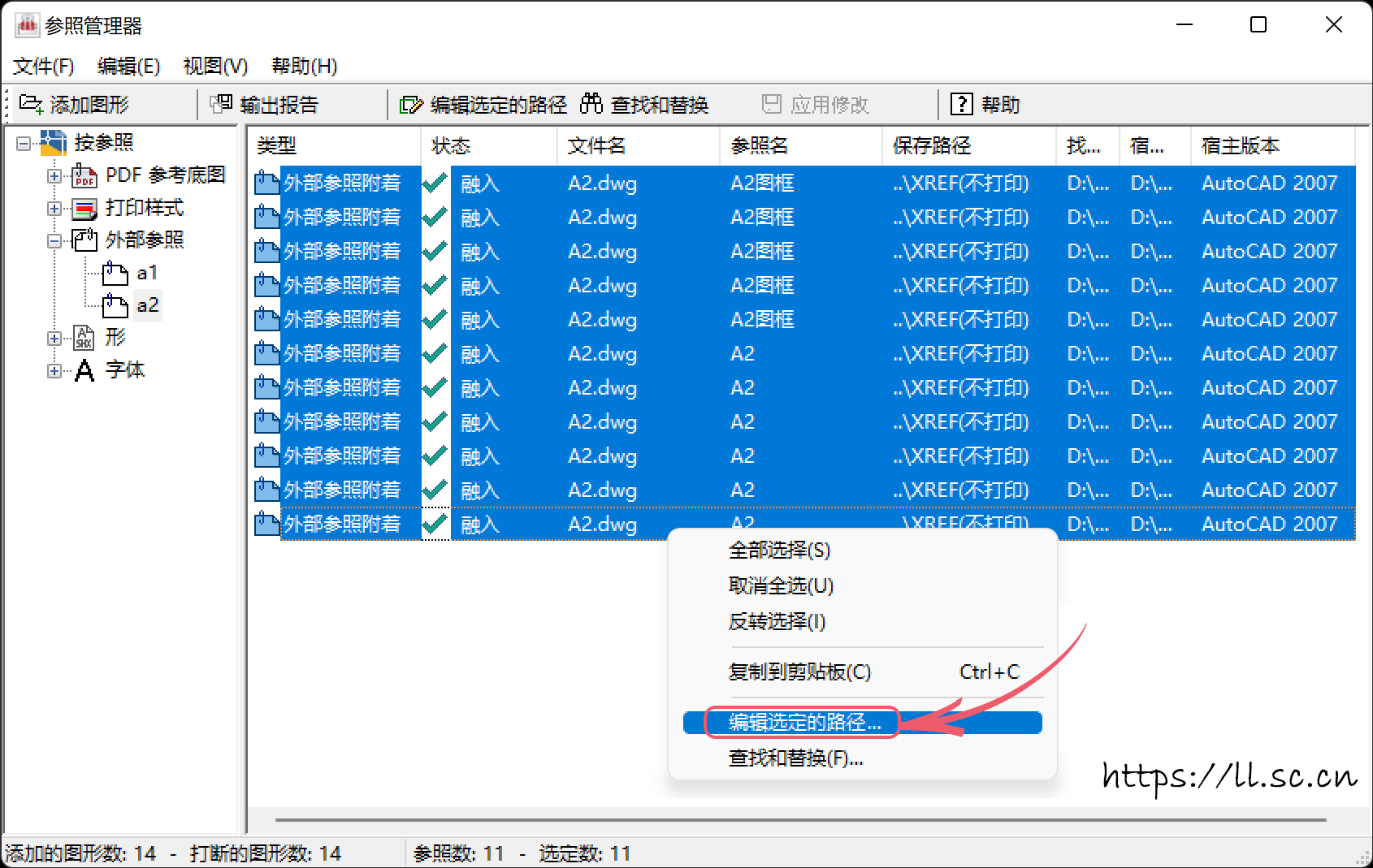

第六步 全选所有文件，点击鼠标右键，选择编辑选定的路径；

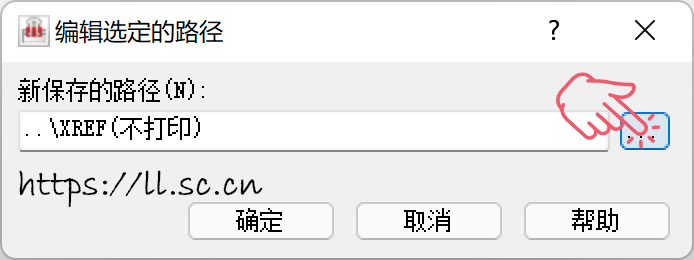

第七步 在弹出的对话框点击右侧按钮，重新找到移动过后参照文件的位置，点击确定；

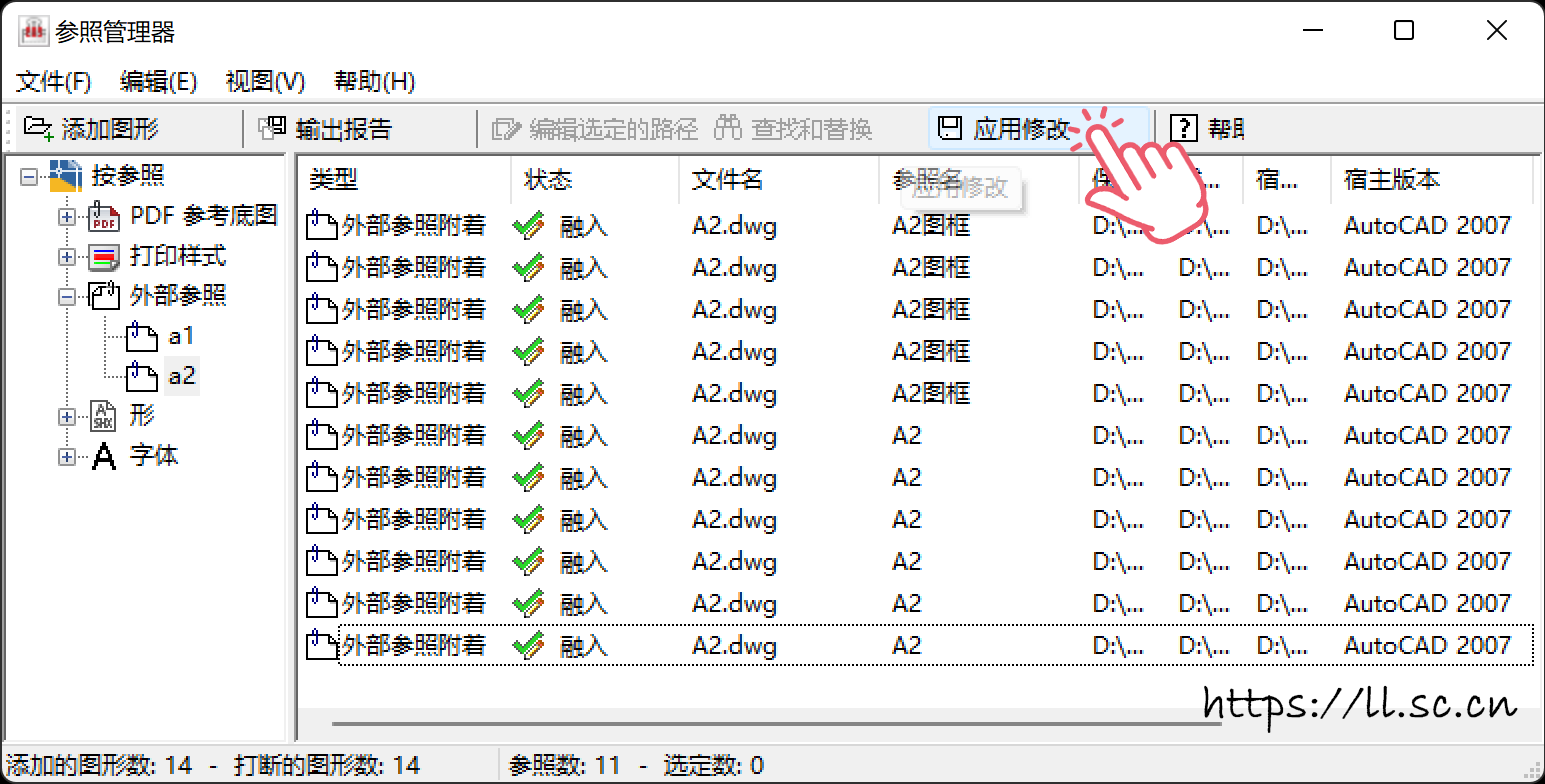

第八步 最后点击工具栏的「应用修改」，操作完成；

打开我们的文件，这个时候所有丢失的参照文件就已经正常显示了。

批量绑定参照文件

第一步 打开一个 CAD 文件；

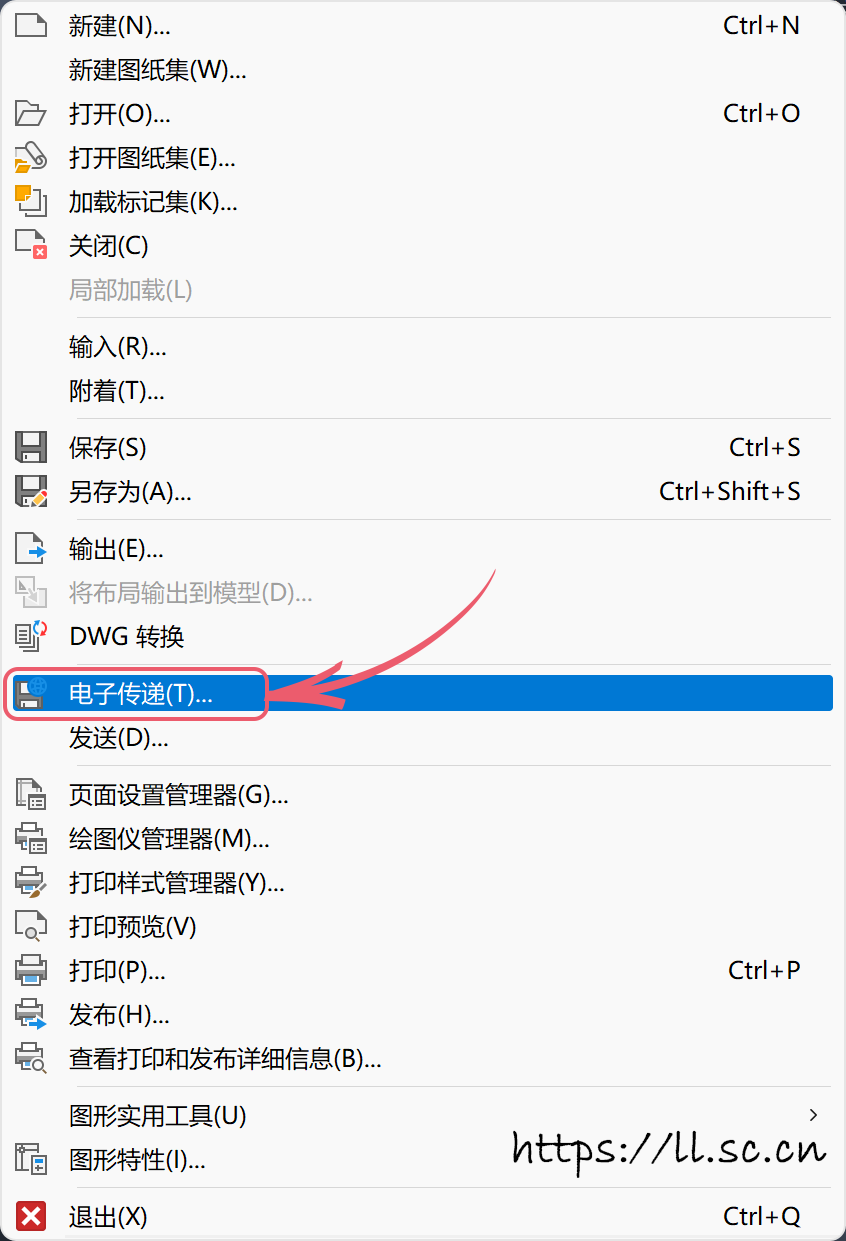

第二步 点击「文件」 –> 电子传递；

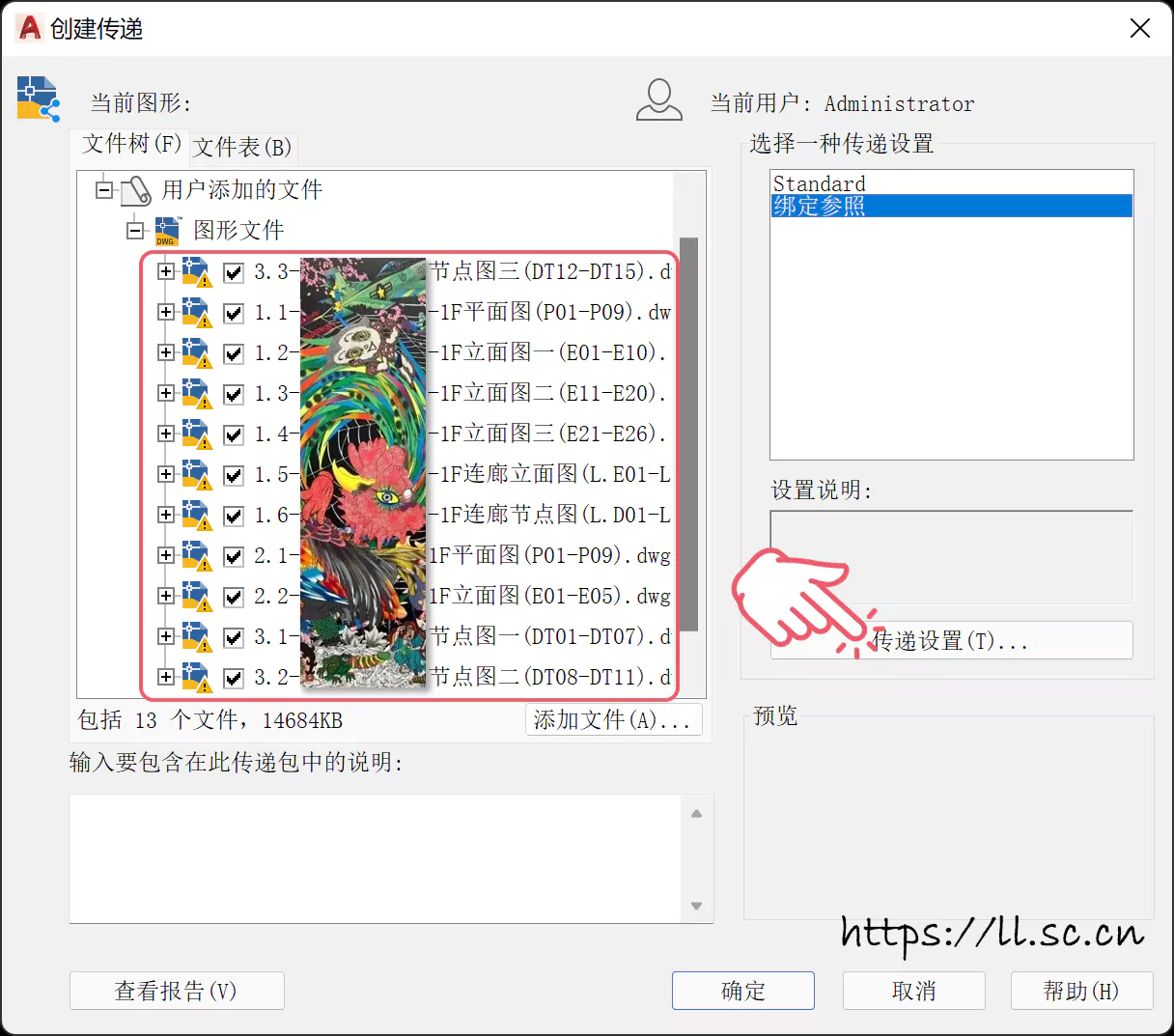

第三步 添加文件 –> 将我们需要绑定参照的文件添加进来，点击「传递设置」；

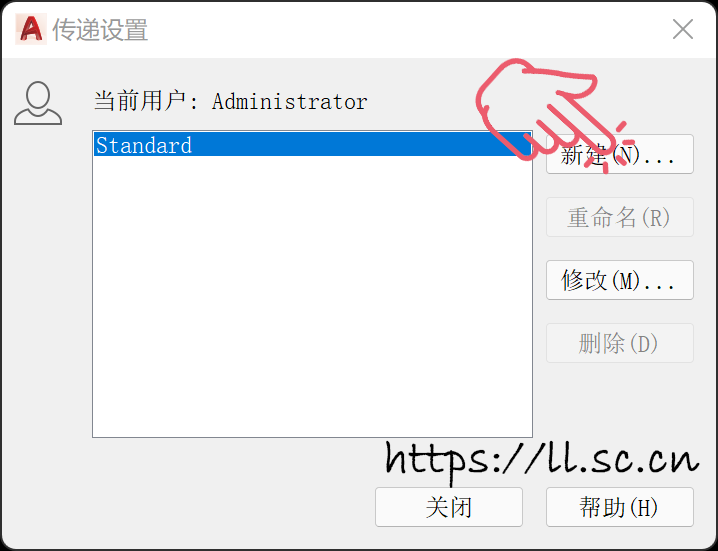

第四步 点击「新建」；

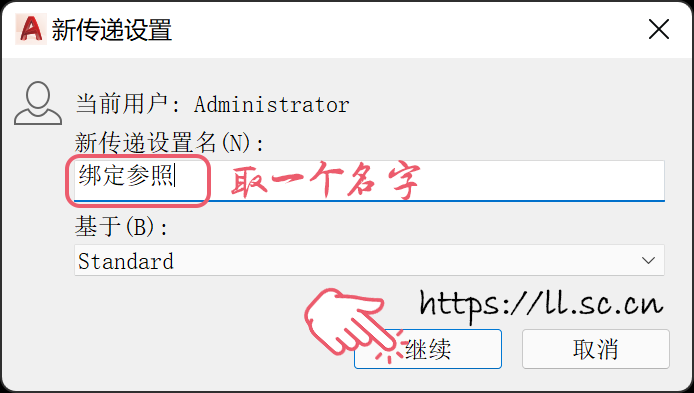

第五步 输入一个名称，确定；

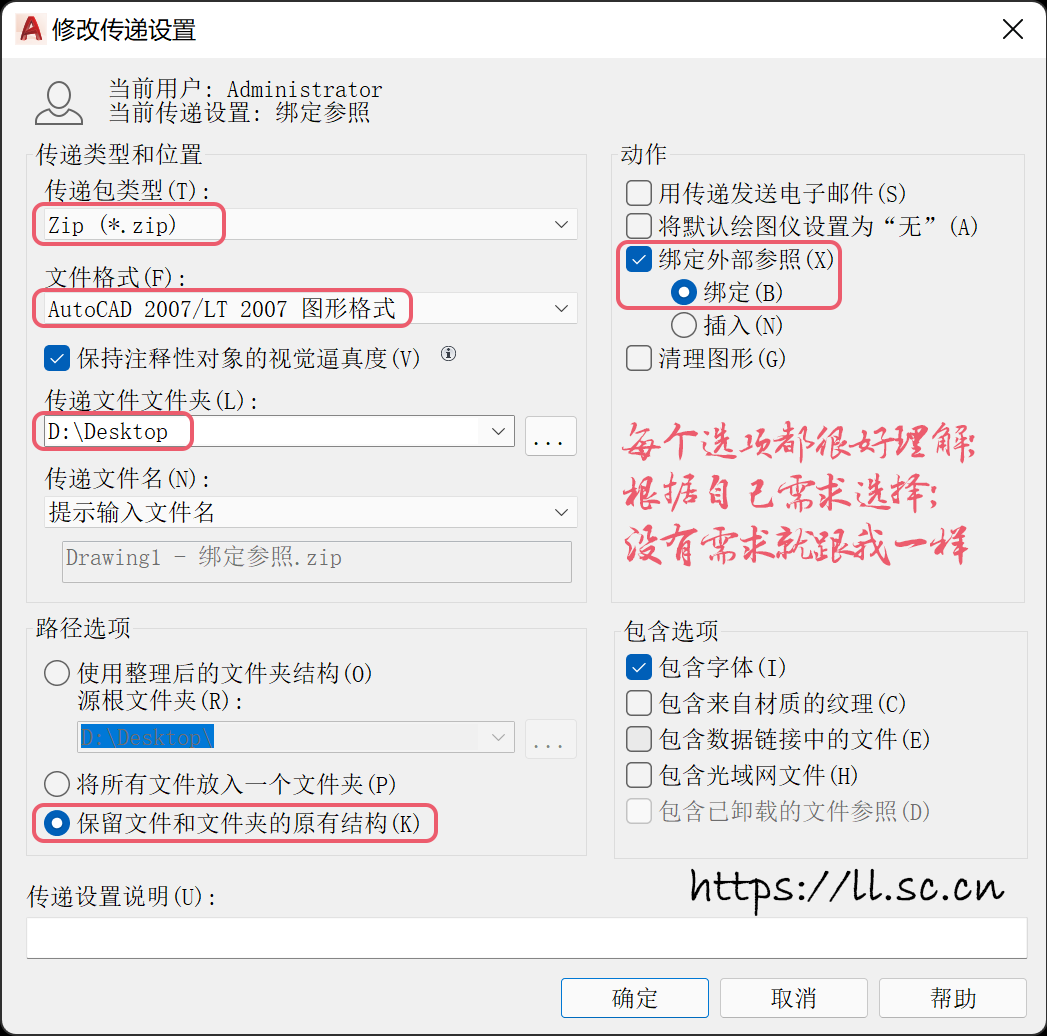

第六步 设置如下图所示：

第七步 回到传递页面，选择刚刚创建的设置，点击确定开始创建；

第八步 选择保存位置，等待打包完成；

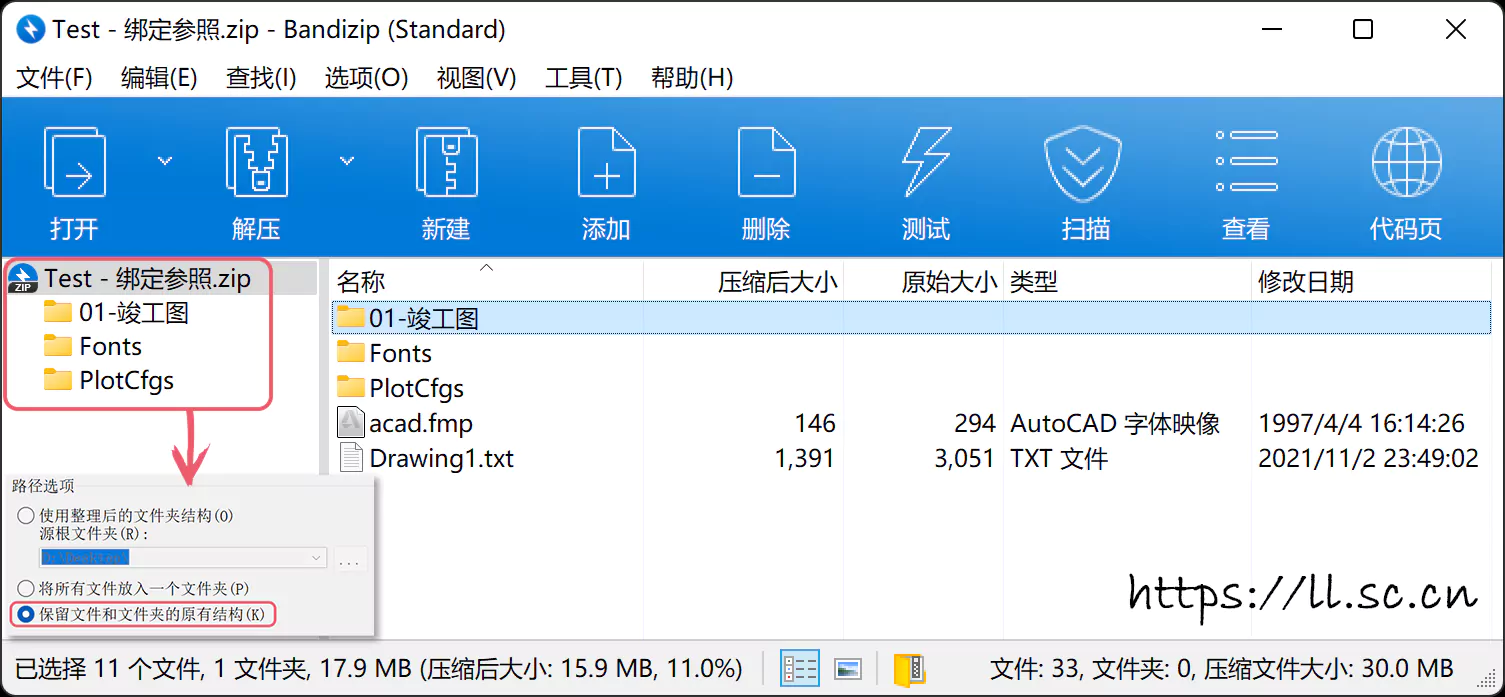

第九步 打包完成的文件结构如下，同设置的时候选择；
