本人在使用Auto CAD的过程中的一些学习笔记分享。持续更新中 ······

使用技巧

高版本设置“经典模式”

2015开始,CAD默认就没有经典模式界面了,但是朋友都习惯了使用原来的经典模式空间,接下来教你不用插件CAD高版本如何快速调出“经典模式”空间

第一步 打开CAD,找到左上角的向下三角形,点击显示菜单栏;

我这里已经显示了菜单栏

第二步 打开工具菜单 –> 选项板 –> 点击功能区,将功能区关闭;

第三步 打开工具菜单 –> 工具栏 –> AutoCAD,根据个人需要把标准,样式,图层,特性,绘图,修改,绘图次序勾选上;

第四步 然后点击右下角的齿轮,将当前工作空间另存为AutoCAD经典(或者自己喜欢的名字),保存即可;

高版本关闭开始页面

第一步 打开CAD后,默认打开的是开始页;

默认的开始页面

第二步 新建一个空白文件;

新建CAD文件

第三步 在命令行中输入startmode命令后回车;

第四步 将默认的1改为0,然后回车;

此时,开始页就已经关闭了。

若要恢复,将 第四步0改为1,然后回车。


快速修改属性文字

CAD中要编辑普通文字,直接双击就可以修改;

但属性块中的属性文字,我们双击以后会先弹出一个对话框,然后才能修改;

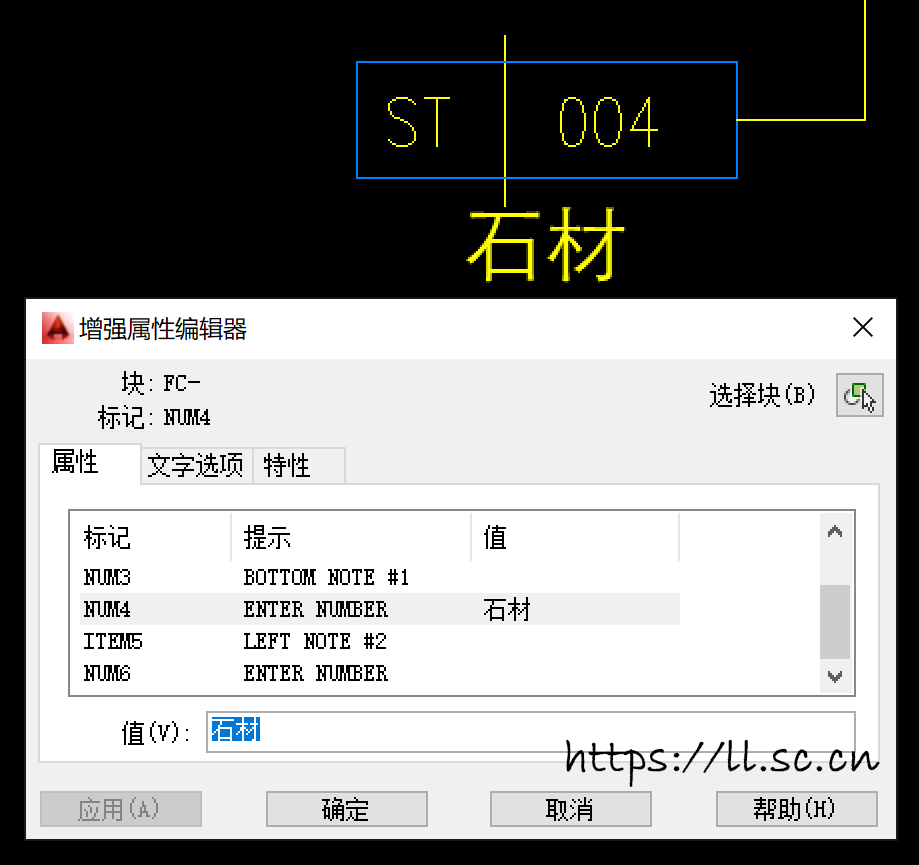

双击属性块的编辑界面

那么属性文字如何实现像普通文字一样双击修改呢?

按住 Ctrl 键,双击属性文字。

无弹窗,直接编辑

属性块中文字高度无法更改

在修改文字高度的时候,发现文字高度是显示灰色的;

查看使用的文字样式

双击属性块,在增强属性编辑器 –> 文字选项 –> 文字样式;

记住所使用的文字样式;

快捷键ST打开文字样式 –> 找到所使用的样式,将大小一栏的高度改成0就行了;

修改文字高度

再次双击属性块,打开增强属性编辑器 –> 文字选项 –> 高度;

这个时候就正常显示,可以修改了;

操作成功

批量修改属性快的特性

CAD中批量修改图块的特性,如属性的颜色等;

1
BATTMAN

比如我现在要将材料名称的颜色都改为红色 ;

输入battman命令,回车;

在块属性管理器左上角 –> 选择快 –> 设置;

块属性管理器

在块属性设置对话框先全部清除,然后勾选 提示和颜色 –> 确定;

块属性设置对话框

选择需要编辑的行 –> 编辑 –> 在编辑属性对话框选择特性 –> 颜色 –> 红色 –> 确定 –> 确定;

编辑属性对话框

图块属性就都改过来了;

修改成功

BATTMAN命令不仅可以修改图块属性的颜色,还可以编辑图块的其他属性定义、从块中删除属性以及更改插入块时系统提示用户输入属性值的顺序。

1、选择块: 单击“选择块”按钮后,对话框将临时关闭,可以使用鼠标从图中拾取要编辑的块。

如果修改了块的属性,并且未保存所做的更改就选择一个新块,系统将提示在选择其他块之前先保存更改。

2、块列表: 列出具有属性的当前图形中的所有块定义。选择要修改属性的块。

属性列表: 显示所选块中每个属性的特性。

3、同步: 更新具有当前定义的属性特性的选定块的全部实例。此操作不会影响每个块中赋给属性的值。

4、上移: 在提示序列的早期阶段移动选定的属性标签。选定固定属性时,“上移”按钮不可用。

5、下移: 在提示序列的后期阶段移动选定的属性标签。选定常量属性时,“下移”按钮不可使用。

6、编辑: 打开“编辑属性”对话框,从中可以修改属性特性。

7、删除: 从块定义中删除选定的属性。如果在选择“删除”之前已选择了“设置”对话框中的“将修改应用到现有参照”,将删除当前图形中全部块实例的属性。对于仅具有一个属性的块,“删除”按钮不可使用。

8、在图形中找到的块: X 报告当前图形中选定块的实例总数。

9、在当前空间中找到的块: X 报告当前模型空间或布局中选定块的实例数。

10、设置: 打开“块属性设置”对话框,从中可以自定义“块属性管理器”中属性信息的列出方式。

11、应用: 应用所做的更改,但不关闭对话框。

文字加背景

为了使文字更醒目,不被图形遮挡,可以使用背景遮罩;

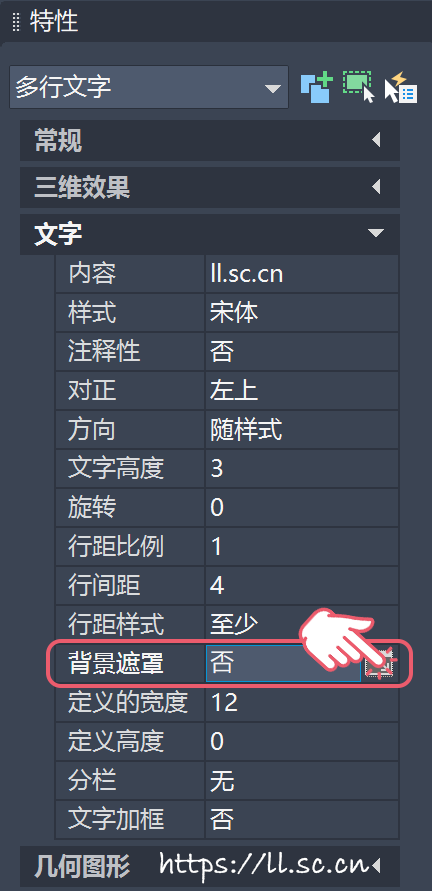

第一步 选中文字,按Ctrl + 1打开特性面板;

第二步 点击文字 –> 背景遮罩;

第三步 勾选「使用背景遮罩」、「使用图形背景颜色」,确定;

  • 只有多行文字可以添加「背景遮罩」;

  • 行文字转换为行文字命令:TXT2MTXT

模型空间与布局空间线型比例

在模型空间画好的图形,比如虚线设置好合适的比例后,在布局空间发现变成了实线,用以下方法解决;

CAD提供了一个系统变量:PSLTSCALE

PSLTSCALE的默认值为1:视口内图形的线型比例会根据视口比例进行计算,与图纸空间线型比例保持一致;

PSLTSCALE设置为0:视口内图形的线型比例将不考虑视口比例,不同比例视口的线型不一致;

输入特殊符号

符号 输入
正负号± %%p
直径符号 %%c
温度符号 %%d
带下划线字体 %%u
带上划线字体 %%o
一级钢符号 %%130
二级钢符号 %%131
三级钢符号 %%132
四级钢符号 %%133
特殊钢筋 %%134
L型钢 %%135
H型钢 %%136
槽型钢 %%137
工字钢 %%138
上标文字开 %%140
上标文字关 %%141
下标文字开 %%142
下标文字关 %%143
小于等于≤ %%146
大于等于≥ %%147
小于号< %%60
等于号= %%61
大于号> %%62
约等于 %%173
小于等于≤ %%174
大于等于≥ %%175
乘号× %%178
除号÷ %%179
不等于 %%180
不小于 %%186
不大于 %%187
%%150
%%151
%%152
%%153
%%154
%%155
%%156
%%157
%%158
%%159
圆中有一个字符的特殊文字的开始,如① %%200
圆中有一个字符的特殊文字的结束 %%201
圆中有二个字符的特殊文字的开始 %%202
圆中有二个字符的特殊文字的结束 %%203
圆中有三个字符的特殊文字的开始 %%204
圆中有三个字符的特殊文字的结束 %%205
扁钢 %%191
工字钢 %%192
角钢 %%193
槽钢 %%194
方钢 %%195
卷边角钢 %%196
卷边槽钢 %%197
Z型钢 %%198
平方米 %%164或m%%1412%%142
一级钢 %%129
二级钢 %%130
三级钢 %%160
罗马1 %%131
罗马2 %%132
罗马4 %%134
罗马5 %%135
罗马6 %%136
罗马7 %%137
罗马8 %%138
罗马9 %%139
罗马10 %%140
上标上 %%141
上标归位 %%142
下标下 %%143
下标归位 %%144
上下标上 %%145
上下标下 %%146
上下标归位 %%144
千分号 %%151
%%156
人民币 %%165
打钩 %%168
打叉 %%169
一位轴 %%147
一位轴圈 %%148
二位轴 %%149
二位轴圈 %%150
方形空 %%201
方形填 %%202
三角号 %%203
希腊字母 %%209~238所有小写及几个大写
左箭号 %%241
右箭号 %%242
上箭号 %%243
下箭号 %%244
黑左箭号 %%245
黑右箭号 %%246
黑上箭号 %%247
黑下箭号 %%248
标高写法 %%251 %%252

如以上符号未正常显示,请搜索下载以下字体。

  1. TssdEng.ttf
  2. SJQY.ttf
  3. hztxt.shx

疑难杂症

另存的时候不弹出对话框

第一步 打开CAD,在下端的命令栏里输入Filedia,回车;

第二步 将原来的值修改为1(输入数字1),回车。

点击文件/存为显示出现对话框

  • FILEDIA设置为1,将弹出对话框。
  • FILEDIA设置为0,将显示命令行提示。

布局状态栏跳来跳去

切换到布局选项卡以后,底部状态栏就跳来跳去,十分影响作图,解决办法如下;

第一步 命令行输入STATUSBARAUTOWRAP,回车;

1
STATUSBARAUTOWRAP

第二步 将原来的值修改为OFF,回车。

不能连续选择

我们在选择图元的时候,有可能会遇到这种情况,选择了第一个图形的时候,再选择第二个图形的时候,第一个会被取消选中;

第一步 输入命令OP,回车;

第二步 切换到「选择集」选项卡;

第三步 将「用shift键添加到选择集」取消勾选;

第四步 点击「应用」 –> 点击「确定」,再次选择图形就恢复正常了。

按F8卡顿

第一步 命令行输入Tempoverrides,回车;

1
Tempoverrides

第二步 将原来的值修改为0(输入数字0),回车。

布局视口显示数量

遇到布局视口某些视口不显示,但是刷新不显示的视口又会显示出来,一般就是设置了最大视口数量,按以下步骤解决:

第一步 命令行输入MAXACTVP,回车;

1
MAXACTVP

第二步 将原来的值修改为64(最大值为64),回车。

填充捕捉

第一步 命令行输入Osoptions,回车;

1
Osoptions

第二步 将原来的值修改为0(输入数字0),回车。

第一步 命令行输入Osoptions,回车;

1
Osoptions

第二步 将原来的值修改为1(输入1),回车。

填充比例统一

第一步 命令行输入Measurement,回车;

1
Measurement

第二步 将原来的值修改为0(输入数字0),回车。

解除标注关联

第一步 命令行输DIMDISASSOCIATE,回车;

1
DIMDISASSOCIATE

第二步 框选需要解除关联的标注。

最大化视口

命令行输VPMAX,回车;

1
VPMAX

重新植入PGP

修改完PGP文件后,执行命令立即生效;

不需要重启CAD软件;

命令行输Reinit,回车;

1
Reinit

选中对象,特性无属性

问题描述

通过命令PROPERTIES或者快捷键Ctrl + 1打开特性面板;

却发现选中对象后,特性面板却无法显示所选对象的属性值;

问题分析

这个问题在CAD 2014会经常碰到;

一般情况是觉得AutoCAD 360没什么用,还占内存,就卸载掉了?

解决方法

在安装包里面找到AcAuthEntities19chs.tlbaxdb19chs.tlb

把这两个文件放到Auto CAD 2014的安装根目录里面;

默认安装目录C:\Program Files\Autodesk\AutoCAD 2014

也可以通过右键CAD图标,查看起始位置;

右键快捷方式,查看属性

关闭所有CAD窗口,重新启动CAD软件,打开文件,这个时候选择对象打开特性面板就可以查看其属性值了。

文件下载

1、AcAuthEntities19chs.tlb

2、axdb19chs.tlb

绘图坐标倾斜

情况一、设置了等轴测草图为打开

命令行输入Isodraft,回车;

1
ISODRAFT
输入命令

将原来的值修改为O(输入字母O),回车。

输入参数

正交(O): 关闭等轴测草图。

选择下列选项之一来打开等轴测草图:

左等轴测平面(L):

指定创建左平面,由一对 90 度和 150 度的轴定义。

上等轴测平面(T):

指定创建上平面,由一对 30 度和 150 度的轴定义。

右等轴测平面(R):

指定创建右平面,由一对 90 度和 30 度的轴定义。

情况二、设置了当前视口的捕捉和旋转角度

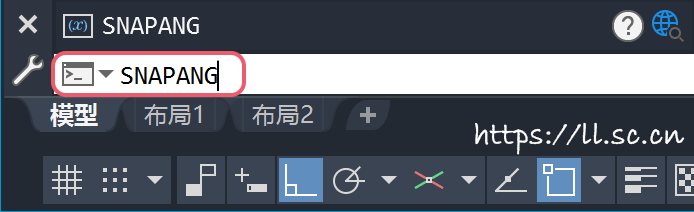

命令行输入Snapang,回车;

1
SNAPANG
输入命令

将原来的值修改为0(输入数字0),回车。
